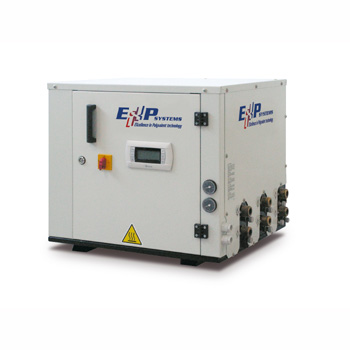

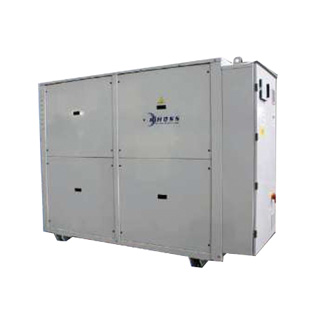

EXPsystems – Sistema ecológico polivalente con condensación por agua. Serie de compresores herméticos tipo scroll y gas refrigerante R410A.
Serie Comby-Flow EXP
Potencia frigorífica: 5,4-12 kW.
Potencia calorífica: 6,5-14,5 kW.
Características de fabricación
Compresor hermético rotativo tipo scroll con protección térmica.
Intercambiador del lado primario (uso), secundario (recuperación) y eliminador de placas de acero inoxidable debidamente aislado, con resistencia anti hielo y presostato diferencial de flujo de agua.
Control electrónico microprocesado iDRHOSS compatible con lógica Adaptive Function.
Control de condensación de válvula presostática y válvula solenoide de by-pass.
Estructura de chapa de acero galvanizada y barnizada con polvo de poliéster, con insonorización del compresor.
Modelos
TXHEY: Unidad EXPsystems.
Equipo PUMP
Lado primario (uso), grupo de bombeo, con electrobomba de circulación, depósito de expansión de membrana, válvula de seguridad, válvula de desagüe, válvula de purga de aire manual y manómetro.
Lado del pozo/torre (eliminador), válvula de desagüe y válvula de purga. Llave interna para llenado de la instalación del lado primario (uso), desde red externa (lado del eliminador: pozo o torre).
Lado secundario (recuperación), grupo de bombeo, con electrobomba de circulación, depósito de expansión de membrana, válvula de seguridad, válvula de llenado y desagüe, válvula de purga de aire manual y manómetro.

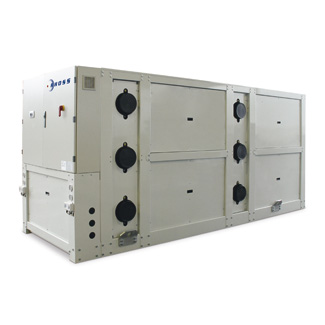

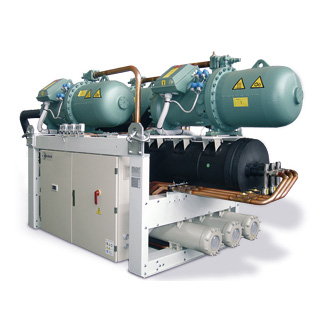

EXPsystems – Sistema ecológico polivalente con condensación por agua. Serie con compresores semiherméticos de tornillo y gas refrigerante R134a.
Serie Z-Flow EXP
Potencia frigorífica: 434-782 kW.
Potencia calorífica: 482-878 kW.
Características de fabricación
Compresor semihermético de tornillo de alta eficiencia energética con arranque estrella-triángulo limitado, incluye protección integral, calentador del cárter, llave de paso en la tubería de aspiración y de impulsión del gas refrigerante y sensor de nivel de aceite compresor.
Válvula de expansión electrónica de serie en todos los modelos.
Intercambiador del lado primario (uso), secundario (recuperación) y eliminador de haz de tubos y expansión seca, incluyen aislamiento de goma de poliuretano expandido de células cerradas, presostato diferencial de flujo de agua y conexiones Victaulic.
Contro electrónico microprocesado apto para la conexión con los principales sistemas BMS del mercado (MODBUS RTU, LON).
Estructura de chapa de acero galvanizada y barnizada con polvo de poliéster.
Además, la unidad incluye manómetros de baja y alta presión para cada circuito frigorífico, tarjeta clock para visualizar la fecha/hora y para la gestión de la máquina con franjas horarias.
Versiones
B – Versión base (TXHVBZ).
I – Versión insonorizada con aislamiento acústico de la unidad (TXHVIZ).

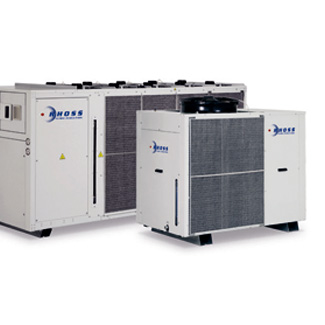

Enfriadoras de agua monobloque con condensación por aire y ventiladores helicoidales. Serie con compresores herméticos tipo scroll y refrigerante R410A.
Serie Industrial & Process Cooling
Potencia frigorífica: 15,4-161,9 kW
Características de fabricación
Las unidades están fabricadas para funcionar en circuitos no a presión.
Compresor hermético rotativo tipo scroll con protección térmica y resistencia del cárter (mod. 135/2189). Dos o tres etapas de parcialización con alta eficiencia a cargas parciales (mod. 253/2189).
Intercambiador del lado del agua de placas de acero inoxidable, con aislamiento de goma de poliuretano expandido de células cerradas y presostato diferencial de caudal de agua.
Intercambiador del lado del aire de batería de aletas con tubos de cobre y aletas de aluminio, con filtros metálicos de protección.
Electroventiladores de tipo helicoidal con rotor externo y protección térmica interna, rejillas de protección contra accidentes y dispositivo electrónico proporcional para la regulación continua de la velocidad de rotación de los ventiladores.
Control electrónico microprocesado con lógica Adaptive Function Plus.
Estructura de chapa de acero galvanizada y barnizada con polvo de poliéster.
Además, la unidad incluye interruptores magnetotérmicos en compresores y ventiladores.
Modelos
TCAEY: Unidad prevista sólo para enfriamiento.
Equipo ESTÁNDAR (sólo para mod. 279/2189), sin grupo de bombeo ni acumulación.

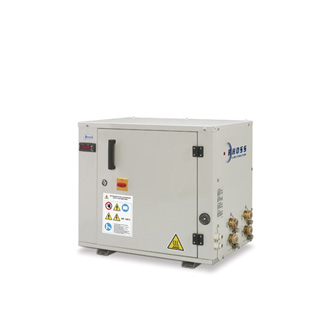

Enfriadoras de agua y bombas de calor monobloque reversibles en el circuito frigorífico, con condensación por agua. Serie de compresores herméticos tipo scroll y gas refrigerante R410A.
Serie Comby-Flow de bajo consumo
Potencia frigorífica: 5,4-12 kW.
Potencia calorífica: 6,5-13,9 kW.
Características de fabricación
Compresor hermético rotativo tipo scroll con protección térmica.
Intercambiador del lado primario (uso), de placas de acero inoxidable debidamente aislado, con resistencia anti-hielo y presostato diferencial de flujo de agua.
Intercambiador del lado del pozo o del conducto hidráulico (eliminador), de placas de acero inoxidable aislado adecuadamente, con resistencia anti-hielo y presostato diferencial del flujo de agua (para THHEY).
Control electrónico microprocesado iDRHOSS compatible con lógica Adaptive Function Plus.
Estructura de chapa de acero galvanizada y barnizada con polvos de poliéster, con insonorización del compresor.
Modelos
TCHEY: Unidad prevista solo para enfriamiento.
THHEY: Unidad en bomba de calor.
Equipo ESTÁNDAR
Sin electrobomba de circulación. Lado primario (uso), con depósito de expansión de membrana, válvula de seguridad, válvula de desagüe, válvula de purga de aire manual y manómetro.
Equipo PUMP
Con electrobomba de circulación. Lado primario (uso), con grupo de bombeo con electrobomba de circulación, depósito de expansión de membrana, válvula de seguridad, válvula de desagüe, válvula de purga de aire manual y manómetro.

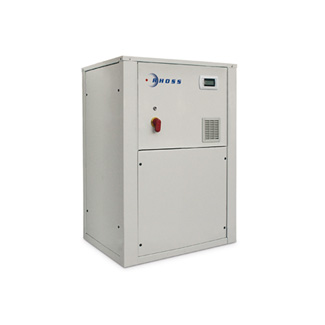

Enfriadoras de agua y bombas de calor monobloque reversibles en el circuito frigorífico, con condensación por agua. Serie de compresores herméticos tipo scroll y gas refrigerante R410A.
Serie Y-Flow de bajo consumo
Potencia frigorífica: 15,5-41,9 kW.
Potencia calorífica: 17,4-44,9 kW.
Características de fabricación
Compresor hermético rotativo tipo scroll con protección térmica y resistencia del cárter.
Intercambiador del lado primario (uso), de placas de acero inoxidable debidamente aislado, con resistencia anti hielo y presostato diferencial de flujo de agua.
Intercambiador del lado del eliminador (pozo/conducto hidráulico/sondas geotérmicas), de placas de acero inoxidable aislado adecuadamente, con resistencia anti hielo y presostato diferencial del flujo de agua (para THHEY).
Control electrónico microprocesado iDRHOSS compatible con lógica Adaptive Function Plus.
Estructura de chapa de acero galvanizada y barnizada con polvo de poliéster revestida por dentro con paneles de aislamiento acústico.
Modelos
TCHEY: Unidad prevista sólo para enfriamiento.
THHEY: Unidad en bomba de calor.
Equipo ESTÁNDAR
Sin electrobomba de circulación y accesorios hidráulicos.
Equipo PUMP
Con electrobomba de circulación. Lado primario (uso): grupo de bombeo con electrobomba de circulación de presión de impulsión estándar o alta, depósito de expansión de membrana, válvula de seguridad, válvula de llenado/desagüe, válvula de purga de aire manual y manómetro.

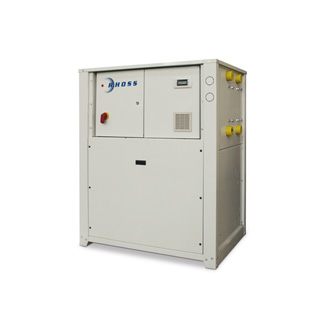

Enfriadoras de agua y bombas de calor monobloque reversibles en el circuito frigorífico, con condensación por agua. Serie de compresores herméticos tipo scroll y gas refrigerante R410A.
Serie Y-Flow de bajo consumo
Potencia frigorífica: 45,2-450,8 kW.
Potencia calorífica: 50-512,7 kW.
Características de fabricación
Compresor hermético rotativo tipo scroll con protección térmica y resistencia del cárter.
Intercambiador del lado primario (uso), de placas de acero inoxidable debidamente aislado, con resistencia anti-hielo y presostato diferencial de flujo de agua.
Intercambiador del lado del eliminador (pozo/conducto hidráulico/sondas geotérmicas), de placas de acero inoxidable aislado adecuadamente, con resistencia anti-hielo y presostato diferencial del flujo de agua (para THHEY).
Control electrónico microprocesado iDRHOSS compatible con lógica Adaptive Function Plus.
Estructura de chapa de acero galvanizada y barnizada con polvo de poliéster.

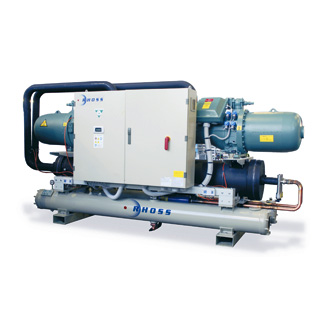

Enfriadoras de agua monobloque con condensación por agua. Serie con compresores semi herméticos de tornillo y gas refrigerante R134a.
Serie Y-Flow de bajo consumo
Potencia frigorífica: 204-1.635 kW.
Características de fabricación
Compresor semihermético de tornillo de alta eficiencia energética, con arranque part-winding o estrella-triángulo limitado (en función de los modelos), incluye protección integral, calentador del cárter y llave de paso en la tubería de impulsión del gas refrigerante.
Válvula de expansión electrónica de serie en todos los modelos.
Intercambiador del lado del agua (evaporador), de haz de tubos y expansión seca con intercambio térmico a contracorriente, incluye aislamiento de goma de poliuretano expandido de células cerradas, presostato diferencial de flujo de agua y conexiones Victaulic.
Intercambiador del lado del agua (condensador), de haz de tubos con válvula de seguridad, toma de servicio con llave en el circuito de alta presión del gas refrigerante.
Control electrónico microprocesado apto para la conexión con los principales sistemas BMS del mercado (MODBUS RTU, LON).
Estructura de chapa de acero galvanizada y barnizada con polvo de poliéster.
Además, la unidad incluye tarjeta clock para visualizar la fecha/hora y para la gestión de la máquina por franjas horarias.
Versiones
B – Versión base (TCHVBZ).
I – Versión insonorizada con aislamiento acústico de los compresores (TCHVIZ).
Modelos
TCHVBZ: Unidad prevista sólo para enfriamiento.
TCHVIZ: Unidad insonorizada prevista sólo para enfriamiento.
Enfriadoras de agua monobloque con condensación por agua. Serie con compresores semiherméticos de tornillo y gas refrigerante R134a.
Serie Z-Flow
Potencia frigorífica: 199-1.629,2 kW.
Características de fabricación
Compresor semihermético de tornillo de alta eficiencia energética, con arranque part-winding o estrella-triángulo limitado (en función de los modelos), incluye protección integral, calentador del cárter y llave de paso en la tubería de impulsión del gas refrigerante.
Válvula de expansión electrónica de serie en todos los modelos.
Intercambiador del lado del agua (evaporador), de haz de tubos y expansión seca, con intercambio térmico a contracorriente, incluye aislamiento de goma de poliuretano expandido de células cerradas, presostato diferencial de flujo de agua y conexiones Victaulic.
Intercambiador del lado del agua (condensador), de haz de tubos con válvula de seguridad, toma de servicio con llave en el circuito de alta presión del gas refrigerante.
Control electrónico microprocesado apto para la conexión con los principales sistemas BMS del mercado (MODBUS RTU, LON).
Estructura de chapa de acero galvanizada y barnizada con polvo de poliéster.
Además, la unidad incluye tarjeta clock para visualizar la fecha/hora y para la gestión de la máquina por franjas horarias.
Versiones
B – Versión base (TCHVBZ).
I – Versión insonorizada con aislamiento acústico de los compresores (TCHVIZ).
Modelos
TCHVBZ: Unidad prevista sólo para enfriamiento.
TCHVIZ: Unidad insonorizada prevista sólo para enfriamiento.

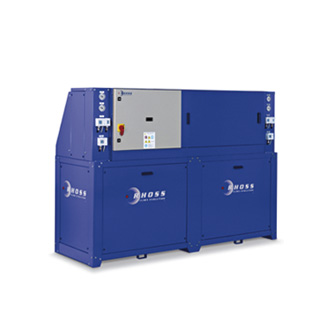

Unidades motoevaporadoras de frío que se deben combinar con los condensadores remotos CCAM. Serie con compresores herméticos tipo scroll y gas refrigerante R410A.
Serie Y-Flow
Características de fabricación
Compresor hermético rotativo tipo scroll con protección térmica incorporada.
Intercambiador del lado del agua de placas de acero inoxidable con presostato diferencial de flujo de agua.
Control electrónico microprocesado.
Estructura de chapa de acero galvanizada y barnizada con polvo de poliéster, con insonorización del compresor (para los mod. 105/165). Para mod. 280/4260, la unidad también incluye manómetros de alta y baja presión con capilares.
Versiones
B – Versión base (TCEEB).
I – Versión insonorizada con aislamiento acústico del compresor (TCCEI) para los modelos 280/4260.
Modelos
TCEEB: Unidad prevista sólo para enfriamiento.
TCCEI: Unidad insonorizada prevista sólo para enfriamiento.

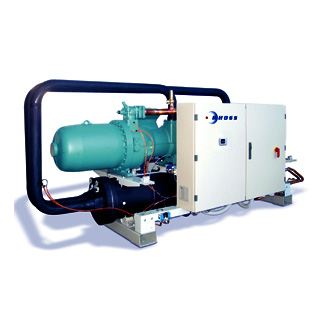

Unidades motoevaporadoras de sólo frío. Serie con compresores semi herméticos de tornillo y gas refrigerante R134a.
Serie Z-Flow E
Potencia frigorífica: 171,9-1.424,8 kW.
Características de fabricación
Compresor semi hermético de tornillo de alta eficiencia energética, con arranque part-winding o estrella-triángulo limitado (en función de los modelos), incluye protección integral, calentador del cárter y llave de paso en la tubería de impulsión del gas refrigerante.
Válvula de expansión electrónica de serie en todos los modelos.
Intercambiador del lado del agua (evaporador), de haz de tubos y expansión seca, con intercambio térmico a contracorriente, incluye aislamiento de goma de poliuretano expandido de células cerradas, presostato diferencial de flujo de agua y conexiones Victaulic.
Control electrónico microprocesado apto para la conexión con los principales sistemas BMS del mercado (MODBUS RTU, LON).
Estructura de chapa de acero galvanizada y barnizada con polvo de poliéster.
Además, la unidad incluye tarjeta clock para visualizar la fecha/hora y para la gestión de la máquina por franjas horarias.
Versiones
B – Versión base (TCEVBZ).
I – Versión insonorizada con aislamiento acústico de los compresores (TCEVIZ).
Modelos
TCEVBZ: Unidad prevista sólo para enfriamiento.
TCEVIZ: Unidad insonorizada prevista sólo para enfriamiento.
Enfriadoras de agua y bombas de calor reversibles monobloque con condensación por aire y ventiladores centrífugos. Serie de compresores herméticos tipo scroll y gas refrigerante R410A.
Serie Mini-Y de bajo consumo
Potencia frigorífica: 5,6-12 kW.
Potencia calorífica: 6,5-13,9 kW.
Características de fabricación
Compresor hermético rotativo tipo scroll con protección térmica.
Intercambiador del lado del agua de placas de acero inoxidable debidamente aislado, con resistencia anti hielo y presostato diferencial de flujo de agua.
Intercambiador del lado del aire de batería de aletas con tubos de cobre y aletas de aluminio, con malla de protección.
Electroventilador de tipo centrífugo con motor directamente acoplado, protección térmica interna y rejillas de protección contra accidentes.
Control electrónico microprocesado iDRHOSS compatible con lógica Adaptive Function Plus.
Estructura de chapa de acero galvanizada y barnizada, con bandeja de recogida de condensados para THCEY.
Modelos
TCCEY: Unidad prevista sólo para enfriamiento.
THCEY: Unidad en bomba de calor.
Equipo PUMP
Grupo de bombeo que incluye bomba, depósito de expansión de membrana y válvula de seguridad.
Equipo TANK & PUMP
Grupo de bombeo que incluye depósito de acumulación inercial, bomba, depósito de expansión de membrana, válvula de purga de aire manual, válvula de purga de aire automática, válvula de seguridad.
Enfriadoras de agua y bombas de calor reversibles monobloque con condensación por aire y ventiladores centrífugos. Serie con compresores herméticos tipo scroll y gas refrigerante R410A.
Serie Compact
Potencia frigorífica: 13,5-22 kW.
Potencia calorífica: 13,6-24 kW.
Características de fabricación
Compresor hermético rotativo tipo scroll con protección térmica.
Intercambiador del lado del agua de placas de acero inoxidable debidamente aislado, con resistencia anti-hielo y presostato diferencial de flujo de agua.
Intercambiador del lado del aire de batería de aletas con tubos de cobre y aletas de aluminio, con malla de protección.
Electroventiladores de tipo centrífugo con motor directamente acoplado, protección térmica interna y rejillas de protección contra accidentes.
Impulsión vertical del aire de condensación.
Control electrónico microprocesado iDRHOSS compatible con lógica Adaptive Function.
Estructura de Peraluman, con bandeja de recogida de condensados para THCEY.
Modelos
TCCEY: Unidad prevista sólo para enfriamiento.
THCEY: Unidad en bomba de calor.
Equipo ESTÁNDAR
Sin grupo de bombeo ni acumulación.
Equipo TANK & PUMP
Con electrobomba estándar.
Con electrobomba de alta presión de impulsión.
Grupo de bombeo que incluye depósito de acumulación de inercia, electrobomba de circulación estándar o de alta presión de impulsión sólo para los modelos 114-117, depósito de expansión de membrana, válvula de purga de aire manual, válvula de seguridad y llave de desagüe.
Enfriadoras de agua y bombas de calor reversibles monobloque con condensación por aire y ventiladores centrífugos. Serie con compresores herméticos tipo scroll y gas refrigerante R407C.
Potencia frigorífica: 30,1-66,3 kW.
Potencia calorífica: 34,9-77,1 kW.
Características de fabricación
Compresor hermético rotativo tipo scroll.
Intercambiador del lado del agua de placas de acero inoxidable, con aislamiento de goma de poliuretano expandido de células cerradas y presostato diferencial de caudal de agua.
Intercambiador del lado del aire de batería de aletas con tubos de cobre y aletas de aluminio.
Electroventiladores de tipo centrífugo con motor externo y transmisión de correa y polea regulable.
La impulsión del aire de condensación es horizontal (lado de aspiración).
Control electrónico microprocesado.
Estructura portante realizada de chapa galvanizada barnizada con epoxi y compartimento de los compresores revestido por dentro con material de aislamiento acústico.
Versiones
B – Versiones base con ventiladores estándar (TCCEB-THCEB) y ventiladores de alta presión de impulsión (TCPEB-THPEB).
Enfriadoras de agua y bombas de calor reversibles monobloque de alta eficiencia con condensación por aire y ventiladores centrífugos tipo Plug-Fan con motores EC. Serie con compresores herméticos tipo scroll y refrigerante R410A.
Serie Y-Pack C-PF de bajo consumo
Potencia frigorífica: 32-161 kW.
Potencia calorífica: 37-175 kW.
Características de fabricación
Compresor hermético rotativo tipo scroll con protección térmica y resistencia del cárter.
Dos o tres etapas de parcialización según los modelos, que permite obtener una modulación óptima de la carga junto con una elevada eficiencia energética a cargas parciales.
Intercambiador del lado del agua de placas de acero inoxidable, con aislamiento de goma de poliuretano expandido de células cerradas y presostato diferencial de caudal de agua.
Intercambiador del lado del aire de batería de aletas con tubos de cobre y aletas de aluminio.
Electroventiladores centrífugos de tipo Plug-Fan con motores EC, equipados con protección térmica interna y dispuestos en una sola fila con impulsión horizontal. Impulsión horizontal del aire de condensación/evaporación del lado opuesto a la batería de aletas o impulsión vertical que puede transformarse fácilmente en obra.
Dispositivo electrónico proporcional para la regulación en continuo de la velocidad de rotación de los ventiladores hasta una temperatura del aire exterior de -15 °C en el funcionamiento como enfriadora, y hasta una temperatura del aire exterior de 40°C en el funcionamiento como bomba de calor.
Control electrónico microprocesado con lógica Adaptive Function Plus que permite obtener una elevada eficiencia energética a cargas parciales, apto para la conexión con los principales sistemas BMS del mercado (MODBUS RTU).
Estructura portante y paneles de chapa de acero galvanizada y barnizada (RAL 9018), base de chapa de acero galvanizada.
