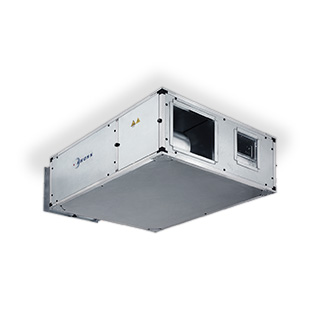

UTNR A_P – Unidades terminales de renovación de aire con recuperación de calor
Características de fabricación
- Recuperador de alto rendimiento de tipo estático con placas de aluminio (UTNR-A), o en papel especial (UTNR-P) con flujos de aire mantenidos separados por el correspondiente sellado. En la configuración horizontal el recuperador se extrae desde abajo.
- Ventiladores de toma de aire de renovación y expulsión de tipo centrífugo de doble aspiración (para modelo 033 de aspiración simple), con motor eléctrico directamente acoplado. Cuerpo ventilador colocado sobre soportes anti-vibraciones para no transmitir posibles vibraciones.
- Estructura portante y paneles laterales (completamente removibles en la configuración horizontal), de chapa Aluzink.
- Sección de filtrado conformada por dos filtros (uno en toma de aire de renovación y uno en toma de aire ambiente), ambos de tipo regenerable de acrílico clase G4 con pérdidas de carga muy reducidas. Filtros extraíbles lateralmente en la configuración horizontal.
- Aislamiento acústico y térmico de los paneles de polietileno/poliéster de un espesor promedio de 20 mm.
- Bornera ya presente en la unidad para facilitar las conexiones eléctricas.
- Bandeja de recogida de condensados de ABS con conexión de desagüe de los condensados desde abajo.
- By-pass free cooling o descongelación en la configuración horizontal para los modelos 110/410, gracias a la presencia de los correspondientes precortes, se puede realizar un sistema de bypass para gestionar el free cooling o la descongelación.
Versiones
- UTNR-A/O 03 – Recuperador estático de flujos cruzados con intercambiador de calor de aluminio en la configuración horizontal con orientación 03 (eficiencia nominal hasta el 57%).
- UTNR-P/O 03 – Recuperador estático de flujos cruzados con intercambiador de calor formado por hojas de papel especial en la configuración horizontal con orientación 03 (eficiencia nominal hasta el 76%).
