Como inventores del concepto PICV, FlowCon cuenta cuenta con una sólida experiencia en válvulas de control independiente de la presión (PICV). Sedical, ofrece esta solución flexible, contrastada y fiable, en la que FlowCon destaca de forma única en el mercado.
¿Cuál es la diferencia entre una válvula de control dependiente de la presión y una válvula independiente de la presión ?
Es importante conocer si las funciones de control y equilibrado seleccionadas son dependientes o independientes de la presión.
Válvulas dependientes de presión
- La válvula de control de 2 vías convencional es una válvula dependiente de presión.
- Las válvulas de equilibrado estático (manuales o DRV) también lo son.
- En estas válvulas, el caudal cambia cuando cambia la presión del sistema.
Válvulas independientes de presión
- Una válvula de equilibrado dinámico es independiente de presión y mantiene el caudal constante incluso si la presión del sistema cambia.
- Pero combinar control + equilibrado en dos válvulas separadas crea un conflicto de autoridad y altas pérdidas de presión.
Por esto, la recomendación es una solución PICV (K-Flow®), que combina ambas funciones en una sola unidad y evita conflictos.
Todas las PICVs de FlowCon (K-Flow®) han sido probadas por terceros conforme a la norma BSRIA BTS 01, que incluye:
- Independencia de presión
- Precisión
- Repetibilidad
- Características de control
- Fugas en el asiento
Las válvulas PICV (Pressure Independent Control Valves) se han consolidado como la solución más eficiente y fiable para el control y equilibrado de sistemas HVAC modernos. A lo largo del artículo hemos visto cómo una verdadera PICV permite mantener el caudal de diseño independientemente de las variaciones de presión, simplifica la selección, reduce componentes innecesarios, evita conflictos de autoridad y contribuye de forma directa a la eficiencia energética, el confort y la estabilidad del sistema.
En este contexto, las soluciones K-Flow® de FlowCon que Sedical proporciona en España destacan por su diseño diseño funcional, su amplio rango de caudales y presiones, la independencia total entre ajuste y recorrido del actuador, y por integrar en un único dispositivo el control y el equilibrado dinámico, eliminando la necesidad de válvulas adicionales. Todo ello con una precisión probada y contrastada conforme a estándares internacionales.
Selección de válvulas PICV en sistemas HVAC
Las válvulas de control independientes de la presión (PICV) gozan hoy de amplia aceptación en la industria de HVAC como el mejor método de control de terminales en sistemas de caudal variable gracias a su potencial de ahorro energético. FlowCon International lleva décadas suministrando PICV; de hecho, FlowCon inventó la tecnología PICV a finales de los 80 y presentó la primera PICV del mundo en 1994.
Ahora nos centraremos en la correcta selección física de una válvula PICV para aplicaciones HVAC.
Evidentemente, existen varias características esenciales dentro del concepto de independencia de presión que deben considerarse durante el proceso de selección. Estas incluyen precisión, repetibilidad, características de control y fugas en el asiento.
¿Cómo elijo la válvula PICV adecuada?
Existen cuatro requisitos clave de la aplicación que resultan importantes al elegir una válvula PICV:
- Tamaño de tubería.
- Caudal de diseño.
- Caída de presión.
- Tipo de control (actuador)
El concepto de diseño de FlowCon (K-Flow®) significa que el tamaño del cuerpo de la válvula se selecciona independientemente del caudal de diseño porque cada cartucho de la válvula PICV se adapta a más de un tamaño de válvula. Por ello, recomendamos priorizar el caudal requerido, que es el propósito principal de cualquier PICV.
Algunas otras marcas de PICV en el mercado vinculan el tamaño de tubería y el caudal.
Por ejemplo, con un caudal de diseño de 0.008 l/s, la única opción sería una válvula DN10; o con un caudal de 0.7 l/s, un cuerpo DN25 sería la única alternativa.
La solución basada en cuerpo + cartucho de FlowCon (K-Flow®) ofrece la máxima flexibilidad, permitiendo seleccionar caudales desde 0.005 hasta 0.736 l/s en cuerpos DN15, DN20 o DN25, igualando así los tamaños de tubería en obra.
Criterios de selección de una válvula PICV
- ¿Cuál es su caudal de diseño?
0.00482–76.8 l/s (0,0174 a 277 m3/h) - ¿Cuál es el tamaño de su tubería?
DN15–DN250 (1/2”–10”) - ¿Cuál es la ΔP en la unidad índice?
16–800 kPaD (2.3–116 psid) - ¿Qué tipo de control se requiere?
Actuador eléctrico o térmico
Control modulante, flotante de 3 puntos o de 2 posiciones
Señal analógica o comunicación BUS
Actuador estándar o con función failsafe
Con la eficiencia cada vez mayor en el diseño de edificios, es igualmente importante disponer de caudales muy bajos para sistemas de calefacción como de caudales altos.
El rango completo de válvulas PICV de FlowCon (K-Flow®) cubre desde caudales muy bajos hasta muy altos, 0.00482–76.8 l/s (0,0174 a 277 m3/h). Además, para instalación, selección y logística, resulta extremadamente conveniente que una misma válvula cubra un rango de caudal más amplio.
Una vez satisfecho el caudal, la siguiente tarea es elegir un tamaño de válvula que se adapte al diseño del sistema. El rango completo de tamaños PICV cubre DN15–DN250 (1/2”–10”).
¿Tienes claros los criterios, pero necesitas afinar la selección?
El amplio rango de caudales y tamaños de las PICV de FlowCon (K-Flow®) permite adaptarse con precisión a cualquier diseño HVAC. Contacta con Sedical (distribuidor de FlowCon en España) y te ayudamos a seleccionar la válvula PICV óptima según caudal, tubería, presión y tipo de control.
¿Cuál es el rango de presión de una PICV?
Originalmente existían rangos separados de baja y alta presión para las válvulas PICV. Sin embargo, actualmente FlowCon ofrece un rango amplio de presión único, lo que simplifica la selección para el profesional HVAC.
Los tamaños pequeños (roscados DN15–32, ½”–1¼”) trabajan en un rango de ΔP de 16–800 kPaD (2.3–116 psid).
Los tamaños medianos (roscados DN40–50, 1½”–2”) tienen 16–600 kPaD (2.3–87 psid).
Y las versiones más grandes (bridadas DN50–250, 2”–10”) cubren 30–800 kPaD (4.5–116 psid).
En las válvulas PICV lo más importante es asegurar que se cumpla la presión diferencial mínima (ΔP mínima), ya que esto permite que el mecanismo interno funcione y que la válvula mantenga un control independiente de la presión.
Durante la puesta en marcha, se ajusta la bomba para que solo se proporcione esta ΔP mínima al circuito de referencia cuando está al 100 % de carga. Esto garantiza un funcionamiento correcto y con el menor consumo energético.
La ΔP máxima solo debe verificarse para confirmar que se mantiene dentro del rango permitido para que la válvula funcione bien también en condiciones de carga parcial.
¿Cómo seleccionar el actuador correcto para una válvula PICV?
Un funcionamiento correcto de una válvula PICV debe permitir el control modulante a carrera completa en todos los ajustes de caudal sin restricciones de recorrido; esto proporciona mejor precisión del actuador y mejor control del caudal en carga parcial.
Algunos diseños de válvulas PICV utilizan parte del recorrido del vástago del actuador para ajustar el caudal, lo que reduce la carrera disponible y por tanto la capacidad de control.
Esto es especialmente problemático en caudales bajos y puede hacer que la válvula PICV funcione de manera efectiva como una válvula ON/OFF, incluso con un actuador modulante. Por ello, es fundamental seleccionar una PICV cuyo recorrido completo sea independiente del caudal seleccionado.
En el caso de trabajar con un actuador multivuelta, la reducción del grado de giro seleccionado afecta mucho menos, considerando que el actuador cuenta con un recorrido total de 2160° o más.
El control eléctrico modulante ofrece la regulación óptima en cualquier condición de carga y es la opción preferida. FlowCon (K-Flow®) como fabricante de válvulas PICV ofrece actuadores modulantes estándar así como versiones failsafe y con comunicación BUS.
Cómo ajustar una válvula PICV
En lo que respecta al ajuste de las válvulas PICV, este procedimiento manual influye en la precisión de la válvula. Por ello, es preferible contar con un ajuste continuo (stepless). Esto permite ajustar con mayor precisión y aproximarse al caudal de diseño, reduciendo la tolerancia.
Tolerancias de caudal más estrechas tienen un impacto positivo en el consumo energético del edificio. De hecho, medido en el tiempo, un aumento del 1% en la precisión de la PICV puede reducir aproximadamente un 0.5% del consumo energético hidráulico global del edificio.
Las válvulas PICVs roscadas de FlowCon (K-Flow®) se ajustan con una llave de regulación. El ajuste es continuo y puede modificarse con el sistema en funcionamiento si es necesario. La combinación del diseño basado en cartuchos y el amplio rango de ajuste ubicado en la parte superior de la unidad proporciona mucha flexibilidad.
Una vez ajustado, el valor de la escala queda oculto cuando se instala el actuador, funcionando como solución antimanipulación.
En las válvulas PICV embridadas de FlowCon, el ajuste del caudal se realiza directamente en el actuador de control. Los valores están preprogramados y, por tanto, no son continuos. No obstante, el ajuste electrónico garantiza un resultado idéntico cada vez, eliminando cualquier tolerancia de ajuste.
El caudal máximo también puede modificarse con el sistema en funcionamiento, y la protección mediante contraseña evita manipulaciones.
¿Necesitas una válvula de equilibrado PICV?
Es un hecho que toda la gama de PICVs de FlowCon (K-Flow®) son válvulas de equilibrado y control independiente de presión, también conocidas como PIBCVs. Esto significa que incorporan un mecanismo de equilibrado dinámico integrado.
Por lo tanto, no se requieren válvulas de equilibrado adicionales cuando se trabaja con nuestras PICVs.
Algunas otras marcas del mercado no disponen de función de equilibrado dinámico integrado y, en consecuencia:
- solo pueden equilibrar el sistema de forma eléctrica,
- lo cual aumenta el desgaste del actuador,
- o requieren una válvula de equilibrado adicional.
Pero agregar otra válvula provoca un conflicto de autoridad, ya que dos válvulas intentan controlar simultáneamente el mismo caudal.
Con una verdadera PICV —como la de FlowCon (K-Flow®) — se obtiene equilibrado y control óptimos sin importar la carga requerida, y al ser un solo dispositivo, no existe ningún conflicto de autoridad.
¿Buscas un equilibrado fiable y sin complicaciones?
Con las PICV que Sedical, distribuidor en España de FlowCon (K-Flow®) ofrece, eliminas válvulas innecesarias y evitas conflictos de autoridad. Contacta con Sedical y te ayudamos a elegir la solución adecuada para tu sistema HVAC.
¿Cuándo se necesita una válvula de control diferencial de presión DPCV?
Una válvula de control diferencial de presión (DPCV) puede ser necesaria por varias razones según la aplicación o el diseño del sistema:
- Protección del sistema
- Minimización de ruidos
- Estabilidad de presión
- Control por zonas
Sin embargo, en muchos sistemas HVAC modernos —especialmente aquellos con estrategias de caudal variable y enfoque en eficiencia energética— las PICVs son preferidas por su capacidad de controlar el caudal de forma independiente de la presión y con una menor altura manométrica de la bomba.
Por tanto, cuando se utilizan PICVs, normalmente las DPCVs NO son necesarias.
La decisión de usar DPCVs junto con PICVs debería basarse en:
- un análisis completo del sistema,
- y en las necesidades específicas de la aplicación.
Agregar componentes innecesarios solo incrementará:
- el coste de instalación,
- el coste operativo,
- y la complejidad del sistema.

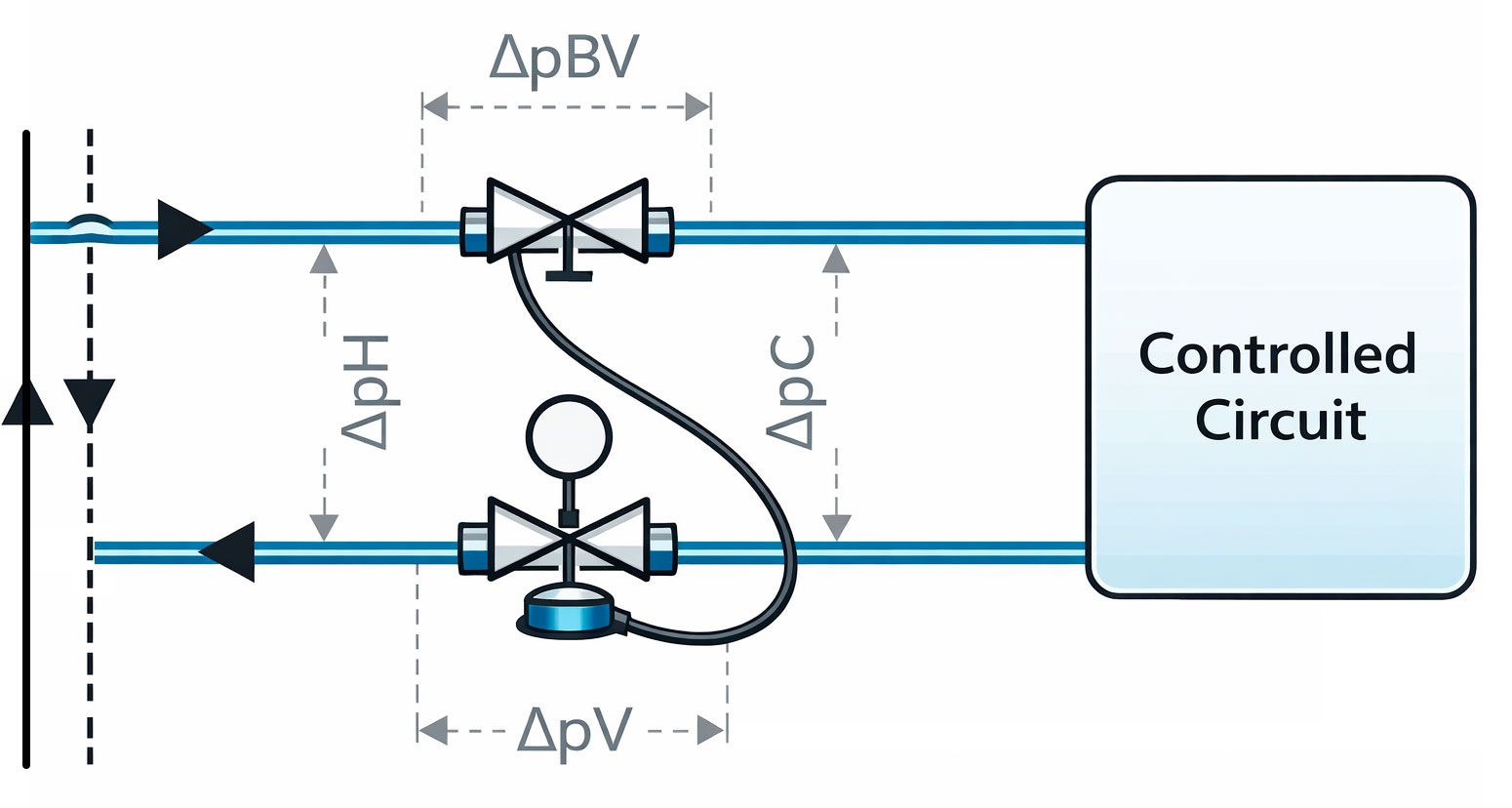

APLICACIÓN DPCV→

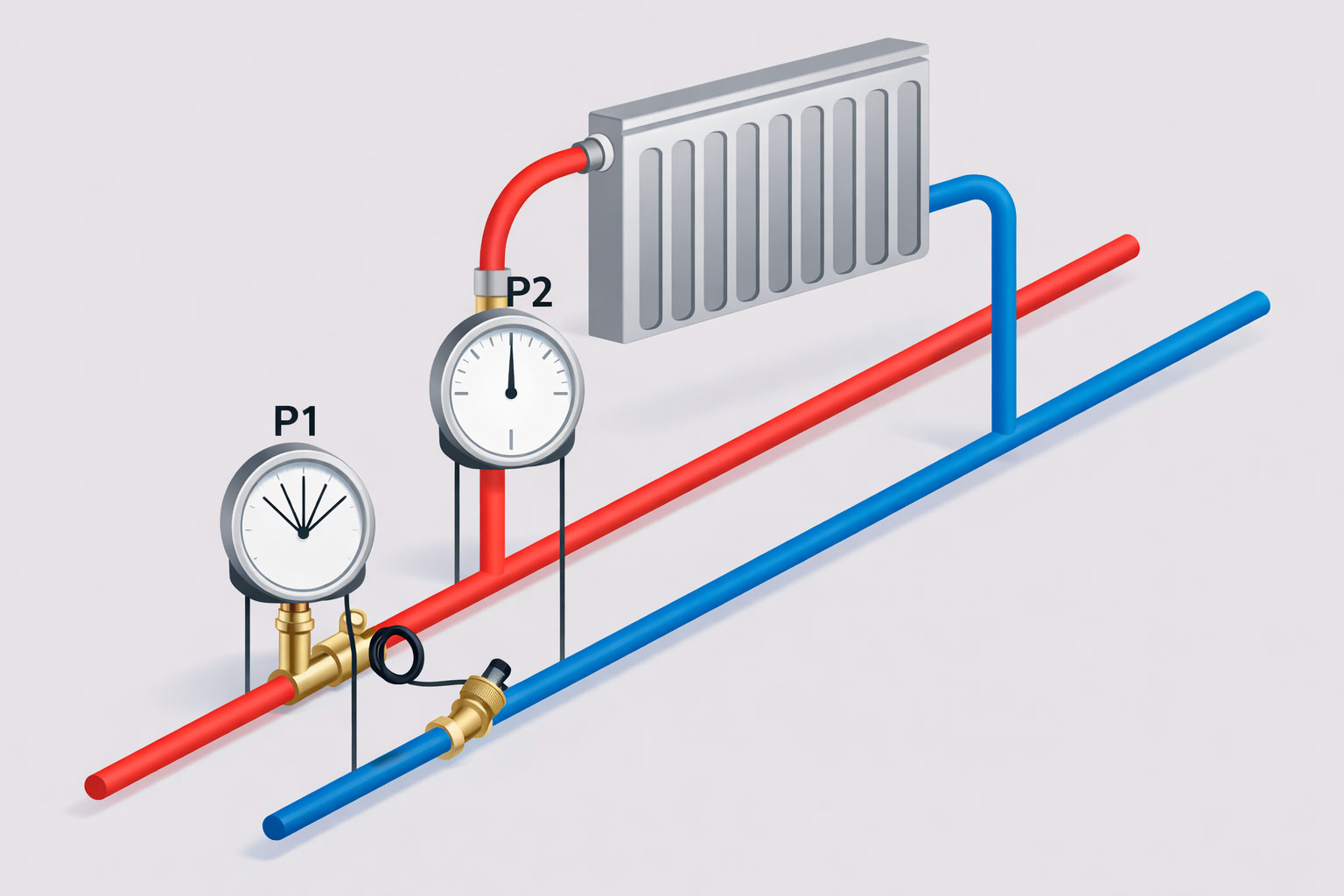

- La gama DPCV mantiene una presión diferencial constante a través del circuito controlando el caudal de diseño.
- P1 es variable a medida que la bomba se modula para adaptarse a los requisitos del sistema.
- Cuando la DPCV detecta un cambio en la presión variable del sistema, reacciona para mantener constante la presión P2 del circuito.
- Esta presión constante proporciona a los radiadores un caudal controlado que ayuda a conseguir una temperatura controlada. Mejora el confort del usuario.
- Protección contra el ruido gracias a la eliminación de las fluctuaciones de alta presión en cargas parciales.
¿Estás diseñando o optimizando un sistema HVAC y necesitas una solución PICV fiable y eficiente?
En Sedical, distribuidor FlowCon en España te ayudamos a seleccionar la válvula PICV FlowCon más adecuada para tu proyecto, asegurando el máximo rendimiento, facilidad de instalación y ahorro energético.
