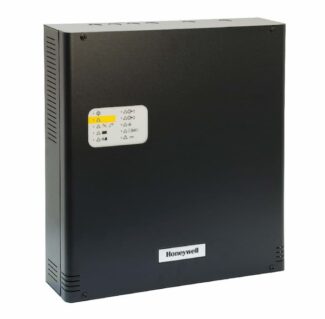

Fuente de alimentación de 50/60/130 W conmutada de 24 Vcc controlada por microprocesador. Se compone de fuente de alimentación, circuito de control/señalización y cabina metálica con capacidad para albergar baterías de hasta 12/17 Ah. Incluye 10 leds indicadores de estado situados en el frontal y 7 leds internos que amplían la información sobre los fallos de sistema. Dispone de 2 circuitos de salida (2 x 0,7/1,10/2,2 A), configurables a uno solo (1 x 1,4/2,2/4,4 A), protegidos contra cortocircuito mediante fusibles electrónicos. Consta de prueba de baterías manual y automática, supervisión de derivación a tierra y circuito de relé de fallo de sistema.
Es importante calcular correctamente las fuentes de alimentación y baterías según la norma EN54/14, apartado 6.8.2 y anexo A.6.8.3. Cada fuente precisa de 2 baterías de 12 Vcc con la capacidad necesaria para cada caso. Baterías compatibles: 12 V / 7 Ah – 17 Ah ácido plomo con ri < 700 mOhm Baterías no incluidas.
Alimentación nominal 110 … 230 Vcc
Frecuencia nominal 50 … 60 Hz
Especificaciones EN54/4 A2
Peso aprox. 5.5 kg (baterías no incluidas)
Dimensiones A: 377 mm H: 408 mm F: 92 mm
Certificado 1134-CPD-085
