Los módulos IQ8 y transponders de lazo son componentes que permiten la conexión de señales externas y la realización de maniobras, para interactuar dentro del sistema de protección contra incendios con las partes de control de los edificios. Mediante su programación de entradas y salidas se pueden usar para activar y supervisar dispositivos externos o conectar detectores especiales o convencionales (detectores para áreas intrínsecamente seguras, zonas convencionales de detección de incendios, etc).

Los transponders pueden conectarse al lazo de cualquiera de las centrales IQ8Control y FlexES. Algunos dispositivos de control como los transponder permiten realizar maniobras de control manual (consolas de mando) sobre en funcionamiento del sistema, como anular/habilitar partes del sistema o componentes de las cámaras de detección, realizar maniobras de rearme, silencio, evacuación y reset, activar avisos especiales en el edificio, etc. De esta forma mediante el uso de los módulos, se dispone de un abanico de opciones de control adicional por contacto

Categoría:

Descripción

Módulos E/S Entradas
supervisadas		 Salidas Salidas
supervisadas		 Caja
808606 1 1 No M200SMB
804868 1 1 No 704981
804867 1 1 No 704985
808623* 4 2 Si 788650.10
808610.10* 0 12 No 788650.10
808630.10** 4 2 Si 788650.10
* Alimentación externa a 24Vdc

**Alimentación externa a 12 Vdc



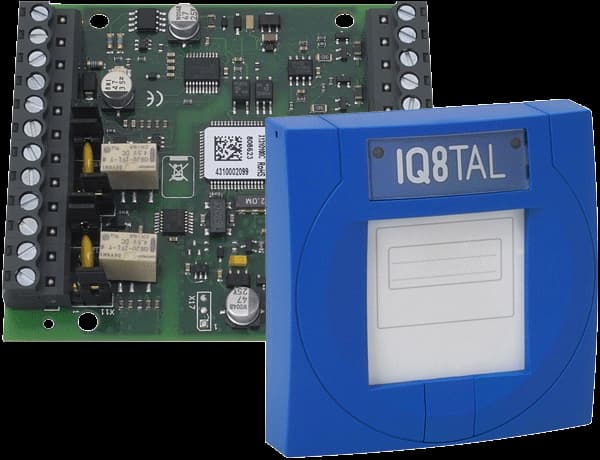

MÓDULOS IQ8

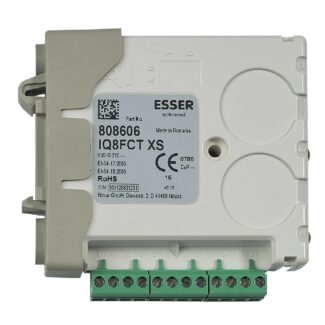

808606 Módulo de 1 entrada + 1 salida de relé, con aislador de cortocircuito de lazo incorporado, sin necesidad de alimentación externa. Incluye accesorio de montaje en carril DIN.
804868 Módulo de 1 entrada + 1 salida de relé, con aislador de cortocircuito de lazo incorporado, sin necesidad de alimentación externa. Precisa caja de montaje (704981).
804867 Módulo de 1 entrada + 1 salida de relé, FCT, con aislador de cortocircuito de lazo incorporado, sin necesidad de alimentación externa. Precisa caja de montaje 704985.
808610.10 Transponder 12 salidas de relé programables NA o NC. Parámetros de relé 30Vcc / 1A.  Requiere caja 788650.10 o 788651.10L. Requiere alimentación externa 24Vcc o 12 Vcc.
808630.10 Eurotransponder 4 entradas det. conv y/o señales técnicas y 2 salidas de relé programables. Requiere caja 788650.10 o 788651.10. Requiere alimentación externa 12Vcc.

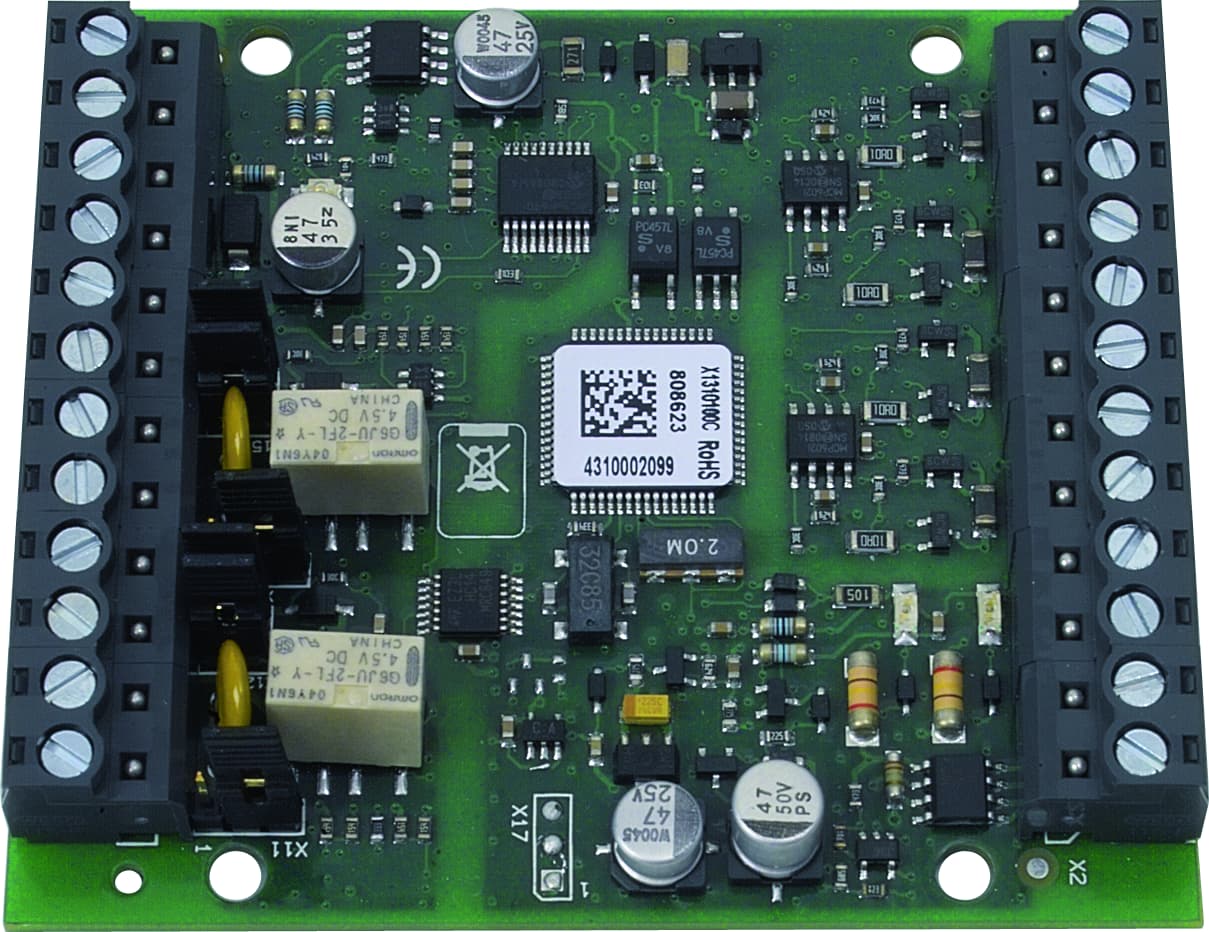

808623 Transponder de 4 entr/2 sal. funcionando como zonas de det. conv.o superv. de señales y sal. superv. o de relé program. Requiere caja 788650.10 o 788651.10. y alim. ext. 12/24 Vcc.
808621 Transponder configurable de 1 entrada + 1 salida de relé de 30Vcc/Vca y 1A o 230Vca y 16 amperios, aislador de cortocircuito de lazo, no precisa 24 Vdc ni caja de superficie.
CAJAS DE SUPERFICIE
704981 Caja para montaje color azul para módulo de alarma técnica (804868). Instalación en superficie para tubo visto o empotrado.
704985 Caja para montaje color gris para módulo de alarma técnica (804867). Instalación en superficie para tubo visto o empotrado.
M200SMB Caja para montaje en superficie de 1 transponder IQ8FCT XS (808606)
SMB6-V0 Caja en ABS y características ignífugas V0 para un máximo de 6 transponders IQ8FCT XS (Part No. 808606).
788650.10 Caja de superficie color blanco para alojamiento de transponder de montaje superficial para alojar 1 transponder, con unas dimensiones de 189 x 131x 47m, índice de protección IP50.
FINALES DE LINEA
804870 Módulo de alarma y supervisión para 808606.
808624 Módulo final de linea para supervisión de sirenas o salidas alimentadas.
808626 Módulo final de línea para las zonas de detección convencional o un de señales de entrada de alarma de incendios, conectadas al transponder 808623, para cumplir normativa EN54-13.
