El Ayuntamiento de Silleda, en la provincia de Pontevedra, ha impulsado el uso de la biomasa como red de calor en el municipio. De esta forma, esta localidad busca convertirse en un referente en el autoabastecimiento de energía con sus propios recursos.
FILOSOFÍA
Desde el Ayuntamiento de Silleda se está trabajando para ser un referente en Galicia en la generación y autoabastecimiento de energía con sus propios recursos energéticos. Dentro de esa filosofía, poner en marcha la red de calor con biomasa es el primer paso para aspirar, aprovechando la seguridad, fiabilidad y flexibilidad de un combustible local como la biomasa, a poner en marcha a corto plazo una planta de tratamiento de biomasa autóctono, teniendo la posibilidad de cerrar el círculo gestionando su propio suministro de energía aprovechando la riqueza que se genera en el entorno del municipio para dar valor a los recursos locales disponibles, generar empleo y ayudar a la prevención de incendios.
PROYECTO
La red de calor con biomasa fue inaugurada el pasado 26 de octubre y contó con una inversión total de 816.587 €, siendo subvencionada por los fondos Feder- Galicia 2014-2020 y el 20% restante por la Diputación de Pontevedra. La Red dará suministro de ACS y calefacción a 6 instalaciones tanto de titularidad municipal como privada. Se trata de la primera instalación de este tipo en la Comunidad Autónoma Gallega, además de estar diseñada como una red abierta para que, en una segunda fase, se puedan conectar 5 instalaciones más, e incluso, a medio plazo, llegar a comunidades de vecinos.
FASE I:
• Escuela Infantil Galiña Azul
• Pabellón de Deportes
• Campo de Fútbol
• Piscina Municipal
• Residencia
• Hotel Spa Via Argentum
FASE II:
• Escuela de Música
• Oficina Comarcal Agraria
• C.E.I.P. de Silleda
• Casa de la Cultura – Biblioteca Municipal
• Consistorio de Silleda
OBJETIVOS
Los objetivos que plantea el proyecto son los siguientes:
• Puerta abierta a la producción de energías renovables y luchar contra el cambio climático sustituyendo los combustibles fósiles
actualmente empleados por un combustible no contaminante, dejando de expulsar a la atmósfera unas 350 toneladas de CO2 al año.
• Mayor garantía y seguridad en el suministro energético: estabilidad del precio, sin depender del precio del petróleo ni de
oscilaciones del dólar.
• Emplear un combustible local, lo que repercute en la generación de empleo local y en el aumento del valor añadido de los
productos forestales.
• Alcanzar un ahorro económico: Ahorro estimado de 90.000 €/año (FASE I + FASE II) gracias a los menores costes de combustible, de
gestión y de mantenimiento.
• Diseño de una red abierta permitiendo en un futuro conectar más instalaciones, tanto edificios públicos, privados o comunidades
de vecinos.
• Posibilidad de realizar otras intervenciones: durante la instalación de las tuberías preaisladas en zanja, se aprovechó para
instalar otras infraestructuras como los tubos de comunicación para fibra óptica.
• Posibilidad de integrar otras energías renovables – red de calor con biomasa híbrida -, se pretende integrar en el proceso la
energía solar permitiendo apagar las calderas en verano, lo que conlleva un ahorro en combustible, reducir el mantenimiento y el
funcionamiento a carga parcial.
CENTRAL TÉRMICA CON BIOMASA

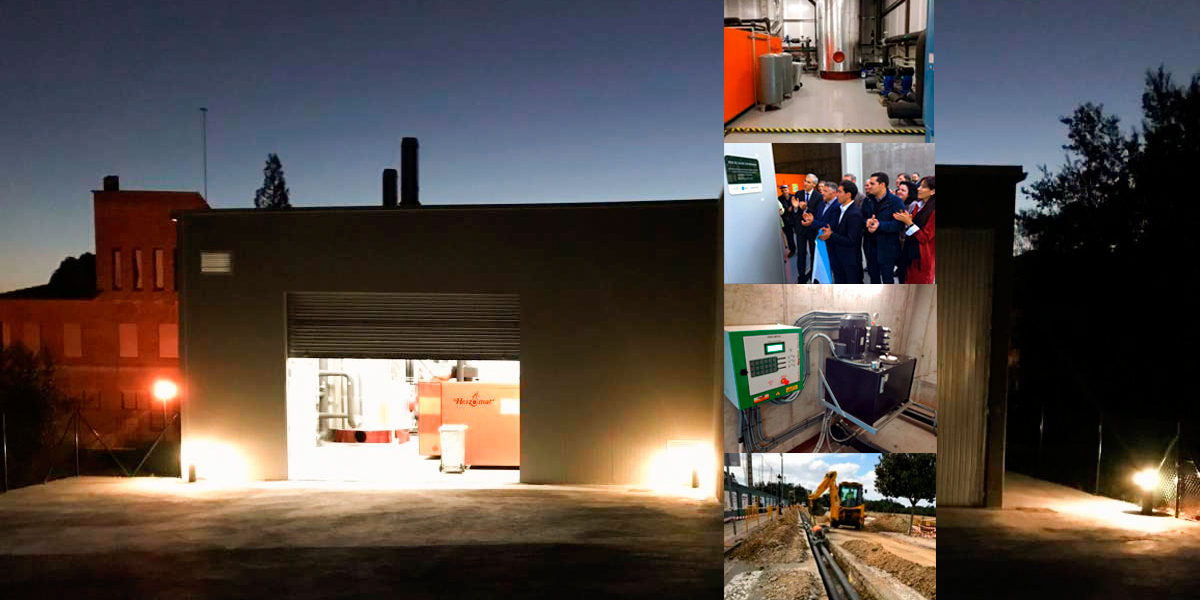

Se ha construido una central de producción térmica de 203 m2 formada por la sala de calderas, silo para el almacenamiento de la biomasa y una sala hidráulica.
• Sala de calderas
En la sala de calderas se presenta la colocación de dos calderas de biomasa Heizomat RHK-AK 500, siendo la potencia total instalada de 998 kW con un depósito de acumulación Mecalia de 20.000 litros.
Se instala para cada caldera un vaso de expansión de 400 litros de capacidad modelo SQ 400/6 mientras que en el circuito de retorno del anillo se instala un vaso de expansión de 3.000 litros de capacidad modelo SG 3000/6 de la marca Pneumatex de Indelcasa.
Para la evacuación de los humos, se instala en cada caldera una chimenea de doble pared fabricada en acero inoxidable aislado de diámetros 350/410 mm de la marca Dinak gama DP.
• Silo
El silo, destinado al almacenamiento de la astilla, tiene 48 m2 de superficie y 5,60 m de alto. Se diseña un silo con suelo móvil transitable de la empresa gallega Calquega Biomasa, permitiendo la descarga directa del camión dentro del mismo, reduciendo al máximo los tiempos de descarga a cota cero y aprovechando al 100% el volumen destinado al silo de almacenamiento.
• Sala hidráulica
En la sala hidráulica se instalan 3 empujadores hidráulicos, accionados por un grupo de presión, permitiendo el desplazamiento del
combustible a través del silo con suelo móvil hasta un tornillo de transporte, desde donde se recoge el combustible para
distribuirlo en cada caldera. De esta forma, todos los elementos susceptibles de averías se encuentran en la sala hidráulica,
fácilmente accesibles sin necesidad de vaciar el silo.
SISTEMA DE BOMBEO
El sistema de bombeo es utilizado para la impulsión del agua hasta los distintos puntos de consumo, tanto en la red de producción
como en la red de distribución.
• Sistema de bombeo primario: grupo que permite la circulación de agua entre cada caldera y el depósito de acumulación, consta de
dos bombas de la marca Sedical, modelo SIM 80/190,1-0,75K.
• Sistema de bombeo secundario: dos bombas de la marca Sedical, modelo SIP 50/255,1-7,5K con variadores de frecuencia del mismo
fabricante que permiten la circulación de agua desde el colector a las subestaciones de intercambio impulsando el caudal de agua
necesario, adaptándose a la demanda existente en cada momento, y regulando la velocidad de las bombas, con lo que el consumo
disminuye considerablemente.
TUBERÍAS DE LA RED DE DISTRIBUCIÓN
Diseño e instalación de una red de tuberías ramificada de 2.242 m (ida + retorno) abierta, es decir, dimensionada para su futura
ampliación.Para la conducción del calor a las distintas instalaciones de consumo se han instalado tuberías de acero preaisladas
marca Logstor, serie S2, diseñadas específicamente para el transporte eficiente de fluidos térmicos en redes de calor de este
tipo. La tubería incorpora dos hilos de cobre que junto con la unidad digital conforman el sistema de detección de fugas. Este
sistema permite la detección de humedad en el aislamiento, tanto por rotura de la tubería de servicio como del envolvente.
SISTEMA DE CONTROL Y GESTIÓN CENTRALIZADA
Se instalan routers con VPN (Virtual Private Network) conectados a cada sistema de monitorización, control y gestión creando una
red privada, permitiendo y garantizando la interconectividad con acceso protegido en local y remoto en cualquier momento a todos
los parámetros deseados, a las alarmas y las averías para facilitar el control y la gestión de toda la información. El sistema de
monitorización, control y gestión está formado por autómatas programables y además, como factor diferencial, se dispone de un
supervisor gráfico Arena de la marca Sedical, facilitando la monitorización en tiempo real del estado de cada instalación y la
recepción de notificaciones e informes, posibilitando cambios en la programación y en la optimización de los parámetros de control
para garantizar la eficiencia energética en todos los locales con las condiciones de diseño previstas.
Las funciones del sistema, por tanto, nos permite:
• Visualizar y realizar el seguimiento de todos los parámetros deseados en tiempo real de forma local o remota.
• Visualizar gráficas de tendencias a partir de valores archivados que permiten estimar parámetros por períodos (diario, semanal,
mensual, anual).
• Programar un calendario configurable del funcionamiento de todos los elementos deseados.
• Salvaguarda de toda la información registrada en archivos históricos.
• Lectura y archivado de los valores proporcionados por los contadores de energía de la sala de calderas y de cada subestación:
como la instalación atenderá a más de un único usuario, el reparto de gastos entre los mismos se hace mediante un contador para
cada subestación.
• Aviso de errores y alarmas por correo electrónico.
La Red de Calor aspira a formar parte de los Proyectos Clima del Fondo de Carbono para una Economía Sostenible (FES-CO2), proyectos de reducción de emisiones de Gases de Efectos Invernadero (GEI) desarrollados en España, los cuáles están concebidos para marcar una senda de transformación del sistema productivo español hacia un modelo bajo en carbono. Además, aprovechando las características de la instalación, se pretende integrar próximamente, para mejorar la eficiencia energética de la instalación, la tecnología solar térmica en la nave de producción de energía consolidando el impulso del Ayuntamiento de Silleda por las energías renovables.
Fuente: IndustriaAmbiente
