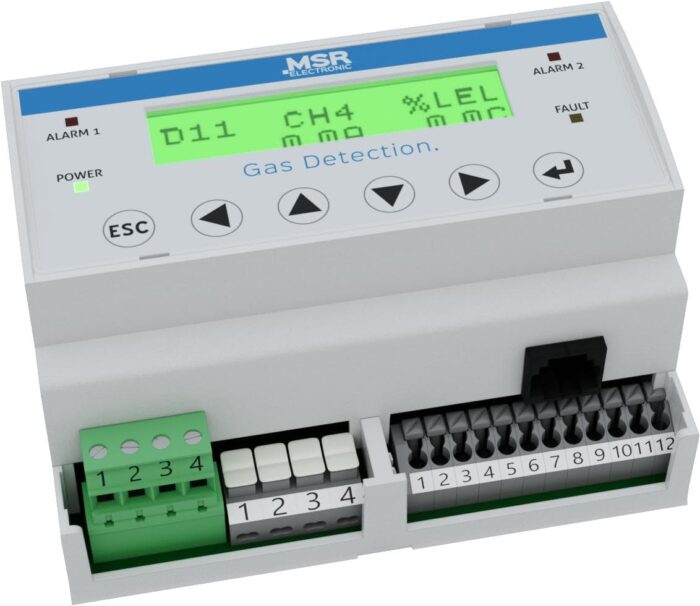

Controlador de medición, de alarma y control para gases y vapores tóxicos y explosivos, así como de refrigerantes. El controlador de gas GC puede supervisar y evaluar hasta 100 sensores de gas, 96 de los cuales son sensores digitales y/o 4 sensores analógicos (4–20 mA). Para los mensajes de fallo se ha integrado un relé independiente. El controlador de gas puede gestionar hasta 32 sensores de gas analógicos, 32 relés de alarma y 16 salidas analógicas mediante módulos de expansión EP. Los parámetros y valores de consigna libremente ajustables permiten un uso flexible en muchas aplicaciones de la tecnología de medición de gases. Sin embargo, también es posible una puesta en marcha sencilla y cómoda mediante la configuración con parámetros estándar. La configuración, la parametrización y el manejo se realizan directamente en el controlador a través de un menú de sistema de estructura lógica y fácil manejo, sin necesidad de conocimientos especiales de programación. Como alternativa, el software PCE permite cargar, modificar y guardar cómodamente los parámetros de aplicación a través de una interfaz serie. El controlador de gas GC está equipado con autocontrol con hardware watchdog integrado y mensaje de fallo de red, así como control de funcionamiento de los sensores digitales/analógicos y módulos registrados, de acuerdo con los requisitos de la tecnología de medición de gas.
Caracterisitcas generales
• Dimensiones: 106 x 110 x 62 mm
• Montaje en carril DIN, montaje en distribuidor electrónico
• Clase de protección IP40
• Peso 0,3 Kg
• Rango temperatura funcionamiento: -5 °C hasta +40 °C
• Rango humedad: 15–95 % h.r. sin condensación
• Alimentación 24Vdc
• Consumo 4 W sin equipos.
• Tensión para sensores analógicos ext. 24 V CC (como tensión de alimentación), max. 130 mA /por sensor
• Compatible con sensores de otras marcas con comunicación 4-20 mA
• Display LCD incroporado de 2 lineas y 16 caracteres cada una.
• Programación a traves de PCE Tools

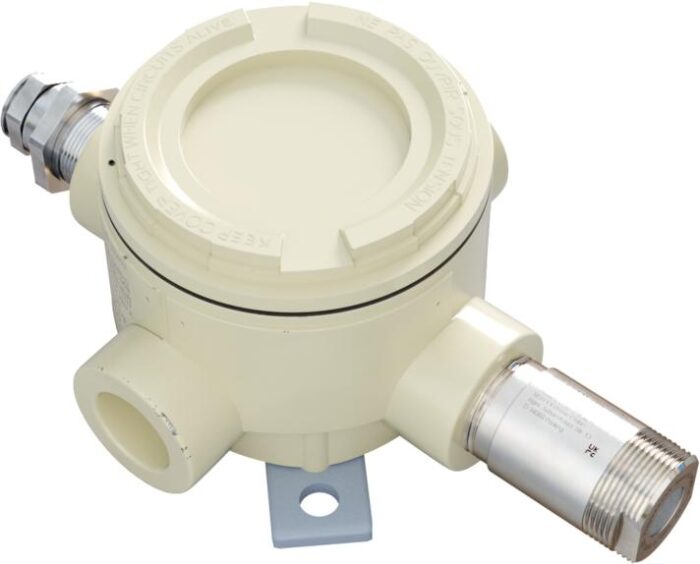

Detectores de gas estacionarios PolyXeta® de la serie PX-1 con protección contra ignición Ex db para las zonas 1 y 2 para la monitorización continua del aire ambiente en busca de gases y vapores inflamables para su uso en áreas potencialmente explosivas de la zona 1 o zona 2 de acuerdo con la Directiva 2014/34/UE. Detector de gas controlado por microprocesador con señal de salida de 4-20 mA / RS-485-Modbus, relé de alarma y de aviso de avería (todos con certificación SIL2) para la monitorización del aire ambiente en busca de gases y vapores inflamables mediante un elemento sensor catalítico (pellistor). El dispositivo también está disponible con pantalla LCD opcional. En la versión sin pantalla LCD, la calibración se realiza mediante el práctico dispositivo de calibración STL-PGX o el software para PC PCE-PGX. Los detectores de gas con pantalla LCD tienen una rutina de calibración integrada que se inicia desde el exterior con un imán permanente sin necesidad de abrir la carcasa. En la versión con pantalla LCD, la retroiluminación cambia de verde a rojo en caso de alarma o error.
Caracteristicas
• Alimentación 24Vdc
• Equipo preconfigurado y precalibrado
• Tecnología de detección por sensor Pellistor.
• Rango de medidad 100% LEL
• Baja deriva del cero
• Carcasa de aluminio
• Grado de protección IP65 totalmente instalado.
• Programación y calibración por equipo o a traves de controlador GC.
• Control de relés local o a traves de la comunicación con GC.
• El mantenimiento puede realizarse o bien cambiando la cabeza sensora o con una protocolo de calibración
• Vida útil 5 años
Tarjeta sensor y alarma con interfaz RS-485, salida de 4-20 mA y relés de alarma, para alojar las series de sensores SC, MC o SSAX-1, para conexión al sistema DGC o para funcionamiento autónomo (stand-alone). Hasta 3 sensores diferentes de la serie SC pueden conectarse de serie en la tarjeta a través del bus local. En lugar de un SC, se puede utilizar un sensor analógico de la serie MC. Como versión opcional, se pueden conectar 2x SC del mismo tipo de gas. Alternativamente, se puede conectar un sensor SSAX-1 conforme ATEX (zona 1) en una de las ranuras para SC. El WSB asegura la alimentación del SC/SSAX-1 y prepara los valores medidos del sensor para la comunicación digital. La comunicación con el controlador GC se realiza a través de la interfaz de bus de campo RS-485 con protocolo DGC. Los relés de alarma opcionales pueden ser controlados por el controlador GC o localmente a través de los valores medidos. La entrada digital para la función de reconocimiento y otras opciones como la pantalla o diversos protocolos de comunicación para la conexión directa a sistemas de gestión de edificios de nivel superior garantizan la adaptación a la amplia gama de aplicaciones en la tecnología de medición de gas.

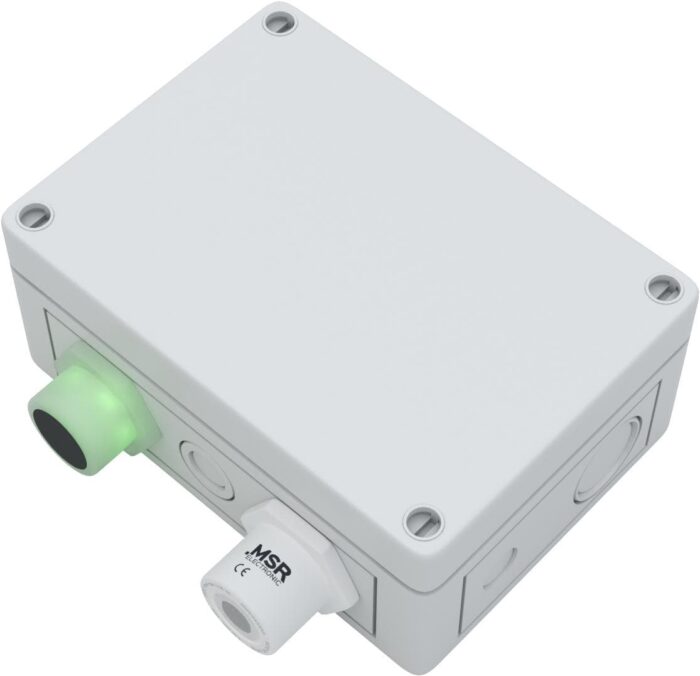

Incorpora ya sensor semiconductor con procesamiento digitalizado de los valores medidos y autodiagnóstico integrado para la monitorización continua de la presencia de refrigerantes en el aire ambiente. El sensor inteligente para la detección de refrigerantes contiene, además del elemento sensor semiconductor, un sistema electrónico con amplificador de medida y microcontrolador, así como un módulo con un borne para la salida analógica y la alimentación de tensión externa. El µprocesador convierte la señal de medición del sensor en una señal lineal de 4-20 mA (o 2-10 V). En la memoria interna del µprocesador se almacenan de forma segura todos los datos y valores de medición relevantes del sensor. El mantenimiento del dispositivo puede realizarse simplemente cambiando el sensor o mediante la cómoda rutina de calibración integrada directamente en el sistema.
Características
• Alimentación 24Vdc
• Equipo preconfigurad y precali-brado
• Tecnología de detección por semiconductor.
• Rango de medida 2000 ppm
• Baja deriva del cero
• Carcasa de plástico.
• Grado de protección IP65 total-mente instalado.
• Programación y calibración por equipo o a través de controlador GC.
• Control de relés local o a través de la comunicación con GC.
• El mantenimiento puede realizarse o bien cambiando la cabeza sensora o con una protocolo de calibración
• Vida útil 5 años
